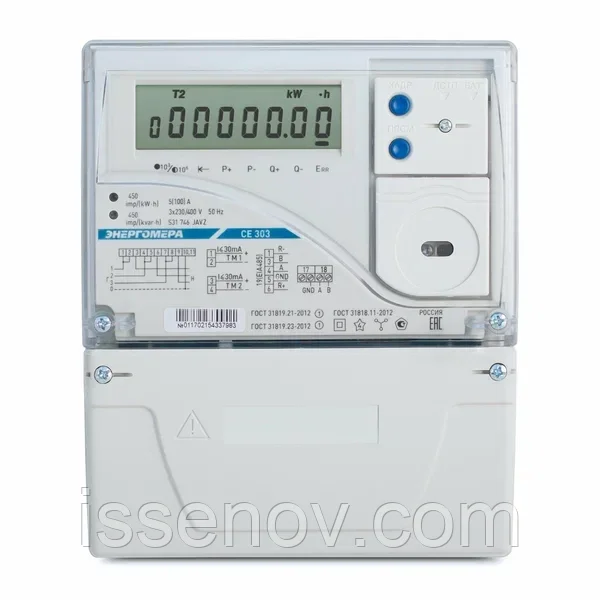

Электросчетчик трехфазный 100А c GSM-модемом СЕ 303 S31 746 - JGVZ GS01 непосредственного включения

Описание
Счетчик электроэнергии трехфазный микропроцессорный многотарифный с GSM модемом для систем АИИСКУЭ
CE303-S31 746 JGVZ GS01
  Счетчик является трехфазным непосредственного  включения, предназначен для измерения активной и реактивной электрической энергии, мощности, частоты напряжения, коэффициентов активной и реактивной мощностей, углов между векторами фазных напряжений и векторами фазных токов и напряжений, среднеквадратического значения напряжения, силы тока.
  Счетчик предназначен для  организации системного многотарифного учета электроэнергии с передачей накопленной информации через оптопорт, интерфейс RS485,  и GSM модем.
  Устанавливается в РУ 0,4 кВ в ТП, КТП, не имеющих связи по PLC-каналу, а также удаленных объектов в ВРУ, ГРЩ и щитах учета электроэнергии зданий в жилом секторе, коммунальных и производственных предприятиях и других электроустановках.

Счетчик обеспечивает
Хранение данных о почасовых объемах потребленной энергии за последние 128 суток.
Интервал времени усреднения профилей нагрузки: 1, 2, 3, 4, 5, 6, 10, 12, 15, 20, 30, 60 минут.
Длительность хранения информации при отключении питании - не менее 10 лет.
Фиксацию 20 последних корректировок времени, изменения установок времени тарифных зон и перепрограммирования метрологических характеристик счетчика.
Фиксацию 100 последних пропаданий и выходов за пределы допустимых значений фазных напряжений.
Индикацию данных на ЖК-индикаторе с заданной периодичностью
(Т=5-255 с) или пролистывание с помощью элементов управления (кнопки) на лицевой панели.
Управление нагрузкой с использованием внешнего коммутационного устройства.
Сигнализацию отклонения от лимитов по мощности и потреблению, фиксацию максимального значения мощности для каждого тарифа в течение месяца (интервал усреднения - 30 минут) и контроль превышения лимита для выдачи счетчиком команды на срабатывание внешнего реле сигнализации.
Защиту от внешних воздействий:
при наличии постоянной составляющей в сети;
при воздействии переменного магнитного поля;
при воздействии постоянного магнитного поля;
при изменении направления тока в фазах (вход-выход счетчика).
Обеспечение питания как от фазного напряжения (наличие 1 фазы), так и от линейного (обрыв нуля).
Предусмотрена защита памяти данных и памяти программ от несанкционированных изменений с помощью кнопок или по интерфейсу (два пароля для двух уровней доступа, аппаратное разрешение (кнопка или другое устройство), электронная пломба с фиксацией в журнале событий).
Задание лимитов по превышению потребляемых токов, с фиксацией в журнал событий и сигнализацией о превышении верхнего лимита.
Нормативно-правовое обеспечение
ГОСТ 31818.11-2012 (IEC 62058-11-2012)
ГОСТ 31819.21-2012 (IEC 62058-21-2012)
ГОСТ 31819.22-2012 (IEC 62053-22:2003)
ГОСТ 31819.23-2012 (IEC 62053-23:2003)
Сертифицирован и внесен в Государственный реестр средств измерений РК.
Характеристики надежности
Средняя наработка на отказ - 220 000 часов.
Средний срок службы - 30 лет.
Межповерочный интервал - 16 лет.
Гарантийный срок (срок хранения и срок эксплуатации суммарно) - 4 года с даты выпуска для счетчиков, произведенных до 01.05.2019 г.
Гарантийный срок (срок хранения и срок эксплуатации суммарно) - 7 лет с даты выпуска для счетчиков, произведенных c 01.05.2019 г.
Функциональные возможности
Счетчик обеспечивает учет и вывод на индикацию:

количества потребленной активной электроэнергии нарастающим итогом суммарно и раздельно по 4 тарифам на конец месяца и за 12 предыдущих месяцев;
количества потребленной активной электроэнергии нарастающим итогом суммарно и раздельно по 4 тарифам на конец суток за 45 суток;
графиков активных мощностей (потребления), усредненных на заданном интервале времени 60 минут не менее 148 суток;
максимальное значение активной мощности, усредненное на 30-минутном интервале, за текущий и 12 прошедших месяцев раздельно по четырем тарифам.
Счетчик измеряет и показывает:

среднеквадратические значения фазных напряжений и токов;
активную мощность.
Счетчик обеспечивает задание следующих параметров:

текущего времени и даты;
до 12 дат начала сезона;
до 12 зон суточного графика тарификации и до 36 графиков тарификации;
до 32-х исключительных дней (дни, в которые тарификация отличается от общего правила и задается пользователем);
лимитов по потреблению и мощности с процентом превышения для работы сигнализации по каждому тарифу.
Особенности электросчетчика
Наличие встроенного GSM модема
Наличие оптического интерфейса.
Цифровой интерфейс RS485, RS232.
Контроль вскрытия крышки (электронная пломба)
Управление нагрузкой с использованием внешнего коммутационного устройства.
Защита памяти данных и памяти программ от несанкционированных изменений (пароль счетчика, аппаратная блокировка).
Устойчивость к климатическим, механическим и электромагнитным воздействиям.
