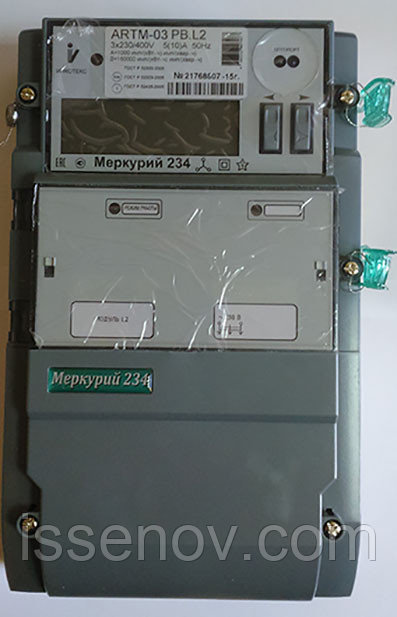

Счётчики предназначены для одно- или двунаправленного учета активной и реактивной электрической энергии и мощности в трехфазных 3-х или 4-х проводных сетях переменного тока через измерительные трансформаторы или непосредственно с возможностью тарифного учёта по зонам суток, долговременного хранения и передачи накопленной информации по цифровым интерфейсным проводным или беспроводным каналам связи в центры сбора информации.
Эксплуатируются автономно или в составе любых информационно-измерительных систем технического и коммерческого учёта.
Функции:
- Измерение, учёт, хранение, вывод на ЖКИ и передача по интерфейсам следующей информации:
-количество учтённой активной и реактивной электроэнергии раздельно по каждому тарифу и сумму по всем тарифам за следующие периоды времени:
- всего от сброса показаний;
- за текущие сутки и на начало суток;
- за 120 предыдущих суток;
- за текущий месяц и на начало месяца;
- за каждый из 36 предыдущих месяцев;
- за текущий год и на начало года;
- за предыдущий год и на начало года.
- Поквадрантный учёт реактивной энергии в двунаправленных счётчиках;
- Тарифный учёт по зонам суток. Количество тарифов 1...4. Количество тарифных интервалах в сутках - до 16 с дискретностью 1 мин. Каждый месяц года программируется на индивидуальное тарифное расписание.
- Учёт технических потерь в линиях электропередач и силовых трансформаторах.
- Измерение вспомогательных параметров:
- мгновенных значений активной, реактивной и полной мощности по каждой фазе и по сумме фаз с указанием направления вектора полной мощности;
- действующих значений фазных токов, напряжений, углов между фазными напряжениями
- частоты сети
- коэффициентов мощности по каждой фазе и по сумме фаз
- Коэффициент искажения синусоидальности фазных кривых.
- Два независимых архива средних мощностей активной и реактивной энергии с возможностью использования одного из них под профиль мощности технических потерь. Длительность срезов 1...60 мин. При выборе 30-ти минутных срезов мощности глубина хранения архивов составит 170 суток.
- Фиксация утренних и вечерних максимумов активной и реактивной мощности на заданном интервале с ежемесячным расписанием.
- Журнал событий (кольцевой по 10 записей на каждое событие), в котором фиксируются:
- время включения выключения счётчика
- время пропадания / появления фаз 1,2,3
- время вскрытия / закрытия прибора
- время коррекции тарифного расписания
- время превышения установленных лимитов энергии и мощности…
всего 22 различных события
Контроль показателей качества электроэнергии (ПКЭ) с занесением в журнал ПКЭ времени выхода\возврата напряжения и частоты за пределы нормальных и максимальных значений (по 100 записей на каждое событие)
- Функция контроля и управления нагрузкой через встроенное или внешнее реле отключения. При превышении заранее заданых лимитов активной мощности или энергии счётчик отключает потребителя самостоятельно или управляет внешними устройствами отключения нагрузки потребителя, например УЗО.
|
Технические особенности:
- Оптопорт и RS-485 во всех моделях.
- Дополнительные интерфейсы на сменных модулях:
RS-485, GSM/GPRS, PLC-II, Ethernet.
- Счетчик с GSM\GPRS модулем включённый в цепь счетчиков объединённых RS485 интерфейсом обеспечивает дистанционный доступ к любому счетчику по каналу GSM.
- Возможность подключения резервного питания постоянного напряжения Uрез=+12 В.
- Многофункциональный гальванически развязанный импульсный выход.
- Счётчики ART суммируют объёмы принятой и отданной электроэнергии и обеспечивают положительное приращение показаний в регистре "приём" при любом направлении энергии, в том числе при обратном подключения токовых цепей (суммирование по модулю).
Счётчики ART2 ведут раздельный учёт принятой и отданной электроэнергии.
- Автоматическая самодиагностика с индикацией ошибок
- Bстроенное реле на 60А или 100А (опция)
- 2-е электронных пломбы
- Фиксация воздействия магнитным полем
- Подсветка ЖКИ
- Возможность встраивания протоколов DLMS COSEM, Mbus, ModBus.
|
|
|
|
|
|
|
Счётчики отображают на ЖК-индикаторе:
|
- значение потреблённой активной и реактивной электрической энергии по каждому тарифу и сумму по всем тарифам нарастающим итогом с точностью до сотых долей кВт*ч и кВар*ч;
- те же данные за временные периоды: текущий и предыдущий день, текущий и 11 предыдущих месяцев, текущий и предыдущий год;
- фазное напряжение и ток в каждой фазе;
- измеренное значение активной, реактивной и полной мощности (время интеграции 1 сек ) как по каждой фазе, так и суммарную по трем фазам с указанием положения вектора полной мощности;
- утренний и вечерний максимумы активной и реактивной мощности в текущем и 3-х предыдущих месяцах;
- коэффициент мощности по каждой фазе и суммарный по трем фазам;
- углы между фазными напряжениями;
- частоту сети;
- коэффициент несинусоидальности фазных кривых;
- текущее время и дату;
- температуру внутри счётчика;
- дату и время вскрытия верхней и клеммной крышек, последнее перепрограммирование;
- код неисправности.
|
Через цифровые интерфейсы для чтения и программирования доступны следующие параметры:
|
Параметры
|
Про-
грамми-
рование
|
Считывание
|
• учтённой активной и реактивной энергии прямого и обратного направления по каждому из 4 тарифов и сумму по тарифам;
- всего от сброса показаний;
- суточные срезы;
- месячные срезы;
- за текущий год;
- на начало текущего года;
- за предыдущий год;
- на начало предыдущего года;
|
|
+
|
|
• параметров обмена по интерфейсам (запрещено для оптического порта)
|
- скорости обмена;
|
+
|
|
- контроля чётности/нечётности;
|
+
|
|
- множителя длительности системного тайм-аута;
|
+
|
|
|
• пароли первого (потребителя) и второго (продавца) уровня доступа к данным
|
+
|
|
|
• параметров встроенных часов счётчика:
|
- текущих времени и даты;
|
+
|
+
|
- признака сезонного времени (зима/лето);
|
+
|
+
|
- разрешения/запрета автоматического перехода сезонного времени;
|
+
|
+
|
|
• параметров тарификатора:
|
- режима тарификатора (однотарифный/многотарифный);
|
+
|
+
|
- номера текущего тарифа;
|
|
+
|
- тарифного расписания (до 4-х тарифов раздельно на каждый день недели и праздничные дни каждого месяца. До 16 тарифных интервалов в сутки с шагом установки не менее 1 мин.);
|
+
|
+
|
- календаря праздничных дней;
|
+
|
+
|
|
• параметров сохранения профилей мощности:
|
- длительности периода интегрирования от 1 до 60 минут с шагом 1 мин;
|
+
|
+
|
- признака неполного среза (счётчик включался или выключался на периоде интегрирования);
|
|
+
|
- признака переполнения памяти массива средних мощностей;
|
|
+
|
- средних значений активной и реактивной мощностей прямого направления за заданный период интегрирования для построения графиков нагрузок в обычном и ускоренном режимах чтения;
|
|
+
|
|
• вспомогательных параметров:
|
- мгновенных значений (со временем интегрирования 1 с) активной, реактивной и полной мощности по каждой фазе и по сумме фаз; с указанием направления (положения вектора полной мощности);
|
|
+
|
- действующих значений фазных напряжений и токов по каждой из фаз
|
|
+
|
- коэффициентов мощности по каждой фазе и по сумме фаз с указанием направления (положения вектора полной мощности);
|
|
+
|
- углов между фазными напряжениями;
|
|
+
|
- частоты сети;
|
|
+
|
- коэффициента искажений синусоидальности фазных напряжений;
|
|
+
|
|
• индивидуальных параметров счётчика:
|
- сетевого адреса;
|
+
|
+
|
- серийного номера;
|
|
+
|
- даты выпуска;
|
|
+
|
- местоположения счётчика;
|
+
|
+
|
- класса точности по активной энергии;
|
|
+
|
- класса точности по реактивной энергии;
|
|
+
|
- признака суммирования фаз (с учётом знака/по модулю);
|
|
+
|
- варианта исполнения счётчика (однонаправленный/перетоковый);
|
|
+
|
- номинального напряжения;
|
|
+
|
- номинального тока;
|
|
+
|
- признака суммирования фаз (по модулю или с учётом знака);
|
|
+
|
- коэффициента трансформации по напряжению (справочный параметр);
|
+
|
+
|
- коэффициента трансформации по току (справочный параметр);
|
+
|
+
|
- постоянной счётчика в основном режиме;
|
|
+
|
- температурного диапазона эксплуатации;
|
|
+
|
- режима импульсных выходов (основной/поверочный/актив/реактив);
|
+
|
+
|
- версии ПО;
|
|
+
|
|
• режимов индикации:
|
- периода индикации (1..255 секунд);
|
+
|
+
|
- длительности индикации показаний потреблённой энергии по текущему тарифу (5..255 секунд) в автоматическом режиме;
|
+
|
+
|
- длительности индикации показаний потреблённой энергии по нетекущему тарифу (5…255 секунд) в автоматическом режиме;
|
+
|
+
|
- длительности тайм-аута (5…255 секунд) при возврате из ручного в автоматический режим;
|
+
|
+
|
- перечня индицируемых показаний потреблённой энергии (по сумме тарифов, тариф 1, тариф 2, тариф 3, тариф 4) раздельно для активной и реактивной энергии при автоматическом режиме смены параметров,
|
+
|
+
|
- перечня индицируемых показаний потреблённой энергии (по сумме тарифов, тариф 1, тариф 2, тариф 3, тариф 4) раздельно для активной и реактивной энергии при ручном режиме смены параметров;
|
+
|
+
|
|
• параметров контроля за превышением установленных лимитов активной мощности и энергии прямого направления:
|
- режима (разрешения/запрета) контроля за превышением установленного лимита активной мощности прямого направления;
|
+
|
+
|
- режима (разрешения/запрета) контроля за превышением установленного лимита активной энергии прямого направления;
|
+
|
+
|
- значения установленного лимита мощности;
|
+
|
+
|
- значений установленного лимита энергии отдельно для каждого из четырёх тарифов;
|
+
|
+
|
- режима импульсного выхода (телеметрия/режим управления блоком отключения нагрузки);
|
+
|
+
|
- режим управления блоком отключения нагрузки (нагрузка включена/выключена);
|
+
|
+
|
|
• журнала событий (кольцевого, по 10 записей на событие):
- времени включения/выключения счётчика;
- времени до/после коррекции текущего времени;
- время включения/выключения фаз 1, 2, 3
- времени начала/окончания превышения лимита активной мощности
прямого направления (при разрешённом контроле);
- времени коррекции тарифного расписания;
- времени коррекции расписания праздничных дней;
- времени сброса регистров накопленной энергии;
- времени инициализации массива средних мощностей;
- времени превышения лимита активной энергии прямого
направления по каждому из тарифов (при разрешённом контроле);
- времени коррекции параметров контроля за превышением лимита
мощности;
- времени коррекции параметров контроля за превышением лимита
энергии;
- времени коррекции параметров учета технических потерь;
- времени вскрытия/закрытия приборов;
- времени включения/выключения фазных токов;
- даты и времени воздействия магнитным полем;
- даты и кода ререпрограммирования;
- времени и кода ошибки самодиагностики;
- времени коррекции рассписания контроля за максимумами мощности;
- времени сброса максимумов мощности.
|
|
+
|
|
• журнала ПКЭ (кольцевого на 100 записей):
|
|
+
|
• словосостояния самодиагностики счётчика.
|
|
+
|
Основные технические характеристики
|
наименование параметров
|
Величины
|
Класс точности (актив./реактив.)
- трансформаторного включения
- непосредственного включения
|
0,2S/0.5; 0,5S/1,0
1,0/ 2,0
|
Номинальное напряжение, В
- трансформаторного включения через ТН и ТТ
- непосредственного включения
|
3*57,7/100
3*230/400
|
Установленный диапазон рабочих напряжений, В
Расширенный рабочий диапазон напряжений, В
Предельный рабочий диапазон напряжений, В
|
207...253 (при UНОМ=230)
184...264
0...264
|
Номинальный (максимальный) ток, А
- трансформаторного включения
- непосредственного включения
|
5(10)
5(60); 5(100)
|
Частота сети , Гц
|
49...51
|
Максимальный ток для счётчиков трансформаторного включения в течении 0,5 сек, А
- для IМАКС=10А
|
40
200
|
Максимальный ток для счётчиков прямого включения в течении 10 мсек, А
- для IМАКС=60А
- для IМАКС=100А
|
1800
3000
|
Стартовый ток (чувствительность), А
- для IНОМ(МАКС)=5(10)А, UНОМ=57,7 или 230B
- для IНОМ(МАКС)=5(60)А, UНОМ=230B
- для IНОМ(МАКС)=5(100)А, UНОМ=230B
|
0,005
0,020
0,020
|
Активная / полная потребляемая мощность каждой параллельной цепью счетчика, Вт/ВА не более
- для UНОМ=57,7
- для UНОМ=230
|
1,0 / 2,0
1,0 / 9,0
|
Дополнительная потребляемая полная мощность счётчика с установленным модулем интерфейса PLC-II не более, Вт/ВА
|
1,5/24
|
Дополнительная потребляемая полная мощность счётчика с установленным модулем интерфейса GSM/RS485 не более, Вт/ВА
|
4 / 5
|
Напряжение внешнего резервного питания (для модификаций с литерой "P"), В
|
+12 B
|
Полная мощность, потребляемая цепью тока не более, В*А
|
0,3
|
Количество тарифов
|
1...4
|
Количество тарифных сезонов (месяцев)
|
12
|
Точность хода часов при t=20± 5 °C, с/сутки
|
± 0,5
|
Глубина хранения 30-мин срезов энергии, суток
|
170
|
Глубина хранения суточных срезов энергии, суток
|
120
|
Глубина хранения месячных срезов энергии, месяцев
|
36
|
Количество гальванически развязанных импульсных выходов:
- телеметрических
- управления нагрузкой
|
1 программируемый
1
|
Передаточное число основного/поверочного выхода , имп/кВт,имп/кВар:
- для IНОМ(МАКС)=5(10)А, UНОМ=57,7B (ART-00)
- для IНОМ(МАКС)=5(10)А, UНОМ=230B (ART-03)
- для IНОМ(МАКС)=5(60)А, UНОМ=230B (ART-01)
- для IНОМ(МАКС)=5(100)А,UНОМ=230B (ART-02)
|
5000/160000
1000/160000
500/32000
250/16000
|
Сохранность данных при перерывах питания, лет
- постоянной информации
- оперативной информации
|
40
10
|
Защита информации
|
два уровня доступа и аппаратная защита памяти метрологических коэффициентов
|
Цифровые интерфейсы встроенные
|
оптопорт, RS-485
|
|
|
|
