LV432693

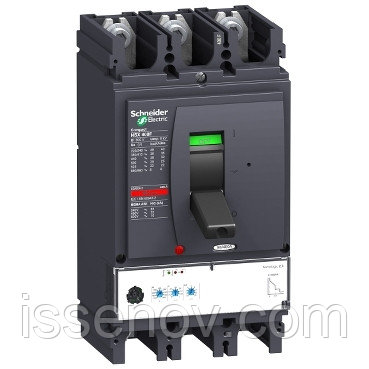

3П3Т Автоматический выключатель MICROLOGIC 2.3 400A NSX400N
В наличии имеется 1 шт.
Основные характеристики

Скрыть
|
|
|
Наименование изделия |
Compact NSX |
|
|
|
|
|
Тип устройства или его аксессуаров |
Автоматический выключатель |
|
|
|
|
|
Краткое название устройства |
Compact NSX400N |
|
|
|
|
|
Область применения |
Распределение |
|
|
|
|
|
|
Описание защищенных полюсов |
3t |
|
|
|
|
|
|
|
[In] номинальный ток |
400 А ( 40 °C ) |
|
|
|
|
|
[Ui] номинальное напряжение изоляции |
800 В переменный ток 50/60 Гц |
|
|
|
|
|
[Up] номинальное импульсное выдерживаемое напряжение |
8 кВ |
|
|
|
|
|
[Ue] номинальное рабочее напряжение |
690 V переменный ток 50/60 Гц |
|
|
|
|
|
Breaking capacity code |
N (50 кА) переменный ток |
|
|
|
|
|
Отключающая способность |
20 кА в 600 В переменный ток 50/60 Гц в соответствии с UL 508
50 кА в 480 V переменный ток 50/60 Гц в соответствии с UL 508
85 кА в 240 V переменный ток 50/60 Гц в соответствии с UL 508
10 кА Icu в 660/690 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
22 кА Icu в 525 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
85 кА Icu в 220/240 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
30 кА Icu в 500 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
42 кА Icu в 440 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
50 кА Icu в 380/415 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 |
|
|
|
|
|
[Ics] номинальная рабочая отключающая способность |
Ics 10 кА 660/690 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
Ics 11 кА 525 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
Ics 30 кА 500 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
Ics 42 кА 440 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
Ics 50 кА 380/415 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
Ics 85 кА 220/240 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 |
|
|
|
|
|
Соответствие требованиям по изоляции |
Да в соответствии с EN 60947-2
Да в соответствии с IEC 60947-2 |
|
|
|
|
|
Категория применения |
Категория А |
|
|
|
|
|
Наименование блока управления |
Micrologic 2.3 |
|
|
|
|
|
Технология блока контроля и управления |
Электронный |
|
|
|
|
|
Защитные функции блока управления |
LSoI |
|
|
|
|
|
Номинальный ток расцепителя |
400 А ( 40 °C ) |
|
|
|
|
|
Типы реализуемых защит |
Мгновенная защита от короткого замыкания
Защита от перегрузки (с длительной выдержкой времени)
Защита от короткого замыкания с малой выдержкой времени |
|
|
|
|
|
Степень загрязнения |
3 в соответствии с IEC 60664-1 |
|
|
|
|
Дополнительные характеристики

Скрыть
|
|
Способ управления |
Тумблер |
|
|
|
|
|
Исполнение выключателя |
Стационарный |
|
|
|
|
|
Монтажная опора |
Задняя монтажная панель |
|
|
|
|
|
Присоединение с верхней стороны |
Передний |
|
|
|
|
|
Соединение с нижней стороны |
Передний |
|
|
|
|
|
Вспом. контакты, доступные на каждом контакторе |
Без |
|
|
|
|
|
Механическая износостойкость |
15000 циклы |
|
|
|
|
|
Электрическая износостойкость |
12000 циклы 440 V In/2 в соответствии с IEC 60947-2
3000 циклы 690 V In в соответствии с IEC 60947-2
6000 циклы 440 V In в соответствии с IEC 60947-2
6000 циклы 690 V In/2 в соответствии с IEC 60947-2 |
|
|
|
|
|
|
Локальная индикация |
Светодиод "105 % Ir"
Светодиод "90 % Ir"
Светодиод "готов к работе" |
|
|
|
|
|
Уставка защиты с длительной задержкой срабатывания Ir |
9 регулируем. настроек |
|
|
|
|
|
[Ir] уставка тока срабатывания защиты от перегрузки |
0,9...1 x Io |
|
|
|
|
|
Тип регулировки выдержки времени срабатывания при перегрузке |
Фиксированный |
|
|
|
|
|
[Tr] регулируемая уставка времени защиты от перегрузки |
16 с 6 x Ir |
|
|
|
|
|
Тепловая память |
20 минут до и после срабатывания |
|
|
|
|
|
Диапазон уставок защиты от короткого замыкания Isd |
9 регулируем. настроек |
|
|
|
|
|
[Isd] уставка тока срабатывания при коротком замыкании |
1.5...10 x Ir |
|
|
|
|
|
Тип уставки времени срабатывания защиты при коротком замыкании |
Фиксированный |
|
|
|
|
|
Диапазон уставок мгновенной защиты типа Ii |
Фиксированный |
|
|
|
|
|
Уставка тока мгновенного срабатывания |
4800 A |
|
|
|
|
|
|
|
|
Условия эксплуатации

Скрыть
|
|
Категория перенапряжения |
Класс II |
|
|
|
|
|
Класс защиты от поражения электрическим током |
Класс II |
|
|
|
|
|
Стандарты |
EN/IEC 60947
UL 508 |
|
|
|
|
|
Сертификация продукта |
CCC
Морское исполнение
EAC |
|
|
|
|
|
Степень защиты IP |
IP40 в соответствии с IEC 60529 |
|
|
|
|
|
Степень защиты IK |
IK07 в соответствии с IEC 62262 |
|
|
|
|
|
Рабочая температура окружающей среды |
-35...70 °C |
|
|
|
|
|
Температура окружающей среды при хранении |
-55...85 °C |
|
|
|
|
Экологичность предложения

Скрыть
|
|
Соответствие экологическому статусу |
Продукт категории Green Premium |
|
|
|
|
|
Директива RoHS (формат даты: YYWW, 2 цифры года и 2 цифры номера недели) |
#N/A |
|
|
|
|
|
Регламент REACh |
Продукт не содержит особо опасных веществ в количествах, превышающее норму. |
|
|
|
|
|
Экологический профиль продукта |
Доступно |
|
|
|
|
|
Инструкция по утилизации продукта |
Доступно |
|
|
|
|
Гарантия на оборудование

Скрыть
|
|
Период |
18 месяцев 18 months |
|
|
|
