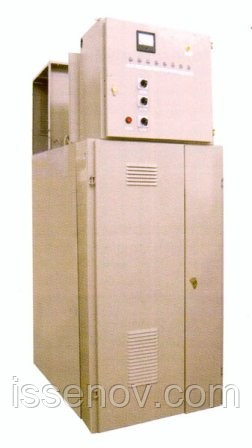

Комплектные распределительные устройства КРУ2-10 внутренней установки двухстороннего обслуживания предназначены для приема и распределения электрической энергии трехфазного переменного тока частотой 50 и 60 Гц на номинальное напряжение 6 и 10 кВ в сетях с изолированной или заземленной через дугогасящий реактор нейтралью. КРУ используются в распределительных устройствах собственных нужд ЗРУ 10кВ электростанций, электрических подстанций энергосистем и промышленных предприятий.
Общее обозначение КРУ2-10-ХХ УЗ
- КРУ – комплектное распределительное устройство;
- 2 - модификация КРУ;
- 10 - класс напряжения по ГОСТ 1516.1 -76, кВ;
- ХХ - номинальный ток отключения КРУ-2-10 с выключателем (20; 31,5), кА;
- УЗ - вид климатическое испытание и категория размещения по ГОСТ 15150-69.
Основные типоисполнения КРУ2-10:
- КВВ – комплектный шкаф с выключателем вакуумным;
- КТН – комплектный шкаф с трансформаторами напряжения и ограничителями перенапряжений;
- КРС – комплектный шкаф с разъемными контактными соединениями;
- КПС – комплектный шкаф с силовыми предохранителями;
- ККС – комплектный шкаф с кабельной сборкой;
- КСТ – комплектный шкаф с силовым трансформатором;
- КНВА – комплектный шкаф с низковольтной аппаратурой
- ШСН - для отдельно стоящих шкафов собственных нужд и оперативного тока.
Конструкция ячеек КРУ 2-10
Шкафы КРУ2-10 У3 всех серий имеют жесткую конструкцию, в которую встроены выключатели, трансформаторы напряжения, комплекты релейных защит или микропроцессорных блоков, трансформаторы тока ТОЛ, ТЛМ, токоведущие части (сборные шины и отпайки). В верхней части шкафов КРУ устанавливаются релейные шкафы со встроенной аппаратурой релейной защиты и автоматики (РЗиА), аппаратурой управления, измерения и сигнализации, клеммниками и цепями вторичных соединений. Корпус шкафа КРУ2-10 предусматривает встраивание выкатных элементов (тележек), в которых размещены выключатели, трансформаторы напряжения и разъединяющие контакты (секционный разъединитель).
Конструкция шкафов КРУ2-10 и выкатных элементов предусматривает возможность их закрепления в рабочем и контрольном положениях, а также их выкатывание из шкафа для ремонта. В качестве коммутационных аппаратов для шкафов КРУ2-10 применяются маломасляные ВМПЭ и вакуумные выключатели ВБСК-10
Основные | |
---|---|
Страна производитель | Казахстан |
Пользовательские характеристики | |
Производитель | ТОО "АстанаЭнергоМунай" |
Конструкция | по опросному листу |
- Цена: от 2 000 000 ₸
