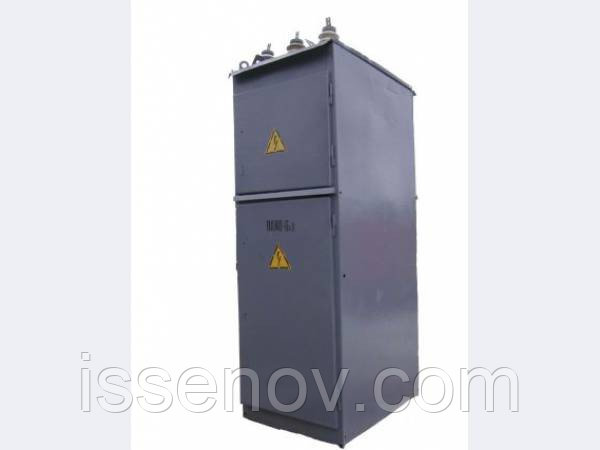

Ячейка комплектная наружной установки отдельно стоящая ЯКНО
ЯКНО Ячейка карьерная наружной установки
Ячейки комплектные наружной установки ЯКНО предназначаются для приема и распределения электрической энергии переменного трехфазного тока напряжением 6(10) кВ с промышленной частотой 50 Гц, а также для подключения, защиты и питания электрооборудования карьерных электропотребителей в распределительных сетях и для подключения наружного освещения.
Ячейка ЯКНО - это сварная оболочка-корпус из листовой стали, внутри которой находится коммутационная аппаратура, устройства защиты и измерения. Челябинский завод электрооборудования изготовливает ЯКНО согласно опросному листу индивидуально для каждого заказчика, детально прорабатывая основное и дополнительное оборудование ячейки. Наш завод учитывает все пожелания заказчика.
Производство ячейки ЯКНО мы начинаем с разработки конструктивных чертежей изделия. Затем из листа производится заготовка деталей корпуса лазерной резкой с дальнейшей гибкой, сваркой и окраской конструкции. По окончанию сборки металлоконструкций, согласно схеме главных соединений, начинается монтаж электрооборудования ЯКНО (исходя из опросного листа).
Оборудование устанавливаемое для главных схем соединений ЯКНО:
- Вакуумный выключатель
- Разъединители
- Заземлители
- Привода на заземлители и разъеденители
- Трансформаторы тока измерительные
- Трансформаторый напряжения
- Трансформатор тока нулевой последовательности
- Нелинейные ограничители перенапряжения
- Блокировки электромагнитные, механические
- Релейная защита и автоматика
- Силовые шины
В ячейке ЯКНО используются различные виды защит и автоматики, как современных микропроцессорных блоках, так и на электромеханических реле. Камеры ЯКНО комплектуются различными видами электромагнитных и механических блокировок, которые не допускают ошибочных действий во время оперативных переключений, проводимых обслуживающим персоналом.
ЯКНО Ячейка карьерная наружной установки : технические характеристики
Руководство по эксплуатации ЯКНО, необходимо для ознакомления с конструкцией, проведений монтажа и установки, и организации правильной эксплуатации ЯКНО. Руководство по эксплуатации также служит информационным материалом для монтажных и эксплуатационных организаций, для общего ознакомления с изделием.
Руководство по эксплуатации предназначается для обслуживающего персонала, прошедшего подготовку по обслуживанию и техническому использованию электротехнических изделий высокого напряжения. Завод-изготовитель занимается разработкой и совершенствованием конструкции камер, всвязи с чем допускаются некоторые расхождения с данной инструкцией, не ведущие к общим функциональным изменениям.
1. Назначение камер
Ячейки комплектные наружной установки ЯКНО предназначаются для приема и распределения электрической энергии переменного трехфазного тока напряжением 6(10) кВ с промышленной частотой 50 Гц, а также для подключения, защиты и питания электрооборудования карьерных электропотребителей в распределительных сетях и для подключения наружного освещения.
2. Технические данные ячеек:
Номинальное напряжение (линейное), кВ | 6; 10 |
Номинальное рабочее напряжение (линейное), кВ | 7,2; 12 |
Номинальный ток главных цепей ячеек с вакуумным выключателем, А | 630; 800; 1000; 1600 |
Номинальный ток отключения ячеек с вакуумным выключателем, А | 12,5; 20; 25 |
Ток термической стойкости ячеек с вакуумным выключателем (кратковременный ток), кА | 12,5; 20; 25 |
Ток электродинамической стойкости ячеек с вакуумным выключателем, кА | 32; 51; 64 |
Время протекания тока термической стойкости, Для ячеек с вакуумным выключателем, с. | 3 |
Номинальный ток трансформаторов тока, А | 100; 150; 200; 300; 400; 630; 800; 1000 |
Номинальное напряжение вспомогательных цепей, В: — цепи защиты, управления и сигнализации переменного тока — цепи трансформаторов напряжения — внутри ячеек | 220 - 100 - 36 |
Примечание: термическая и электродинамическая стойкость трансформаторов тока ячейки ЯКНО согласно их техническим параметрам. Габаритные размеры ячеек ЯКНО должны быть соответсвующие размерам, указанным в приложениях 1. Номинальные значения климатических факторов ЯКНО - по ГОСТ 15150 и ГОСТ 15543.1
- Цена: от 2 500 000 ₸
