Распределительные силовые шкафы ШРС1 и ШР11 предназначены для приема и распределения электрической энергии

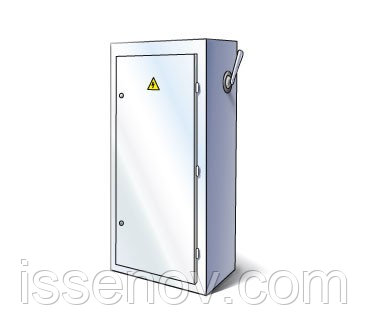

Распределительные силовые шкафы ШРС1 и ШР11
предназначены для приема и распределения электрической энергии, устанавливаются в промышленных зданиях и сооружениях. Шкафы рассчитаны на номинальные токи до 400 А и номинальное напряжение до 380 В трехфазного переменного тока частотой 50 Гц и с защитой отходящих линий предохранителями НПН2-60 (до бЗ А), ПН2-100 (до 100 А), ПН2-250 (до 250 А), ПН2-400 (до 400 А).
Выдерживаемый ударный ток:
- при ном. токе шкафа 250 А - не менее 10 кА;
- при ном. токе шкафа 400 А - не менее 25 кА.
Распределительные силовые шкафы имеют нулевую рабочую шину N, изолированную от корпуса и защитную шину РЕ, электрически соединенную с корпусом.
Степень защиты - IP22; IP54 (по заказу); со стороны дна IPOO.
Климатическое исполнение – У3 по ГОСТ 15150-69 и ГОСТ15543.1-89.
Ввод и вывод проводов и кабелей предусмотрены снизу и сверху силового шкафа.
Наибольшее количество и сечение алюминиевых жил проводов и кабелей, присоединяемых к вводным зажимам:
- для шкафов на номинальный ток 250 А - 2х95 кв.мм;
- для шкафов на номинальный ток 400А - 2х150 кв.мм
Корпуса силовых шкафов ШРС1 и ШР11 имеют съёмные боковые панели, что при рядном расположении нескольких шкафов позволяет минимизировать длину соединительных проводов, повысить удобство эксплуатации и технического обслуживания устройств на объекте.
Силовые шкафы ШР11, в отличие от шкафов ШРС1, имеют дополнительные возможности для применения.
Так, в шкафах ШР11-73512 - ШР11-73517 на вводе установлены предохранители ПН2-400, а в шкафах ШР11-73518 - ШР11-73523 предусмотрены два ввода.
В остальном конструкция и схемы шкафов идентичны.
- Цена: от 150 000 ₸
