Описание
Общее описание
Шкафы управления центробежными поршневыми насосами типа ШУН предназначены для управления и защиты центробежных и поршневых насосов с электродвигателем мощностью 75 кВт, напряжением 380 В от перегрузок, токов короткого замыкания и отключений при аварийных режимах.
Конструкция и принцип работы

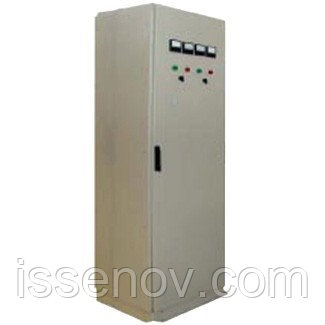

Шкаф представляет собой металлическую конструкцию с навесной дверью. На верхней панели установлены амперметр, вольтметр, переключатель, кнопки управления и сигнальная арматура. В шкафу на панели установлены:
- устройство защиты электродвигателя УЗД с датчиками тока:
- трансформаторы тока Т-0,66
- контактор 160 А
- тепловое реле
- резисторы
- силовой клеммник для подключения кабеля.
Ввод кабелей снизу, через изолирующие втулки в днище шкафа.
В схеме шкафа предусмотрены режимы:
- ручной - для опробования включения в работу
- автоматический - обеспечивает запуск электродвигателя и самозапуск при исчезновении и восстановлении напряжения в сети.
В части защиты электродвигателя предусмотрено отключение электродвигателя при возникновении аварийных ситуаций, приводящих к токовым перегрузкам, коротким замыканиям или нарушениям полнофазного режима эксплуатации 3-х фазных электрических сетей.
В части управления схемой предусматривается:
- Режим опробования для регулировок и отладки блока автоматики, а так же проведения ремонтных работ механизмов насоса и электродвигателя. В данном режиме работа реле времени и систем защиты блока автоматики заблокированы.
- Режим «включить» - рабочий. Работа электродвигателя с блокировкой при срабатывании систем защиты блока автоматики. В рабочем режиме предусмотрен самозапуск электродвигателя после восстановления номинального режима питающей сети с установленной выдержкой времени в пределах 1-99 сек.
- Режим «отключено» снимает напряжение с аппаратов управления и устройств защиты, чем выполняется сброс блока автоматики. Сигнализация срабатывания защит и наличие напряжения в схеме управления предусмотрена в устройстве УЗД.
- Цена: от 300 000 ₸
